首頁 > 產品 > 光學平臺 > 阻尼隔振平臺 > SRP系列標準阻尼隔振光學平臺

SRP系列

SRP系列標準阻尼隔振光學平臺

SRP系列結構上采用：國標阻尼隔振墊、整體焊接支架、標準不銹鋼臺面(高導磁SUS430、弱導磁SUS304、極弱導磁SUS316），整體高度800mm，分為臺面和支架兩部分。

產品咨詢

資料下載

資料與圖紙

產品概述

產品概述

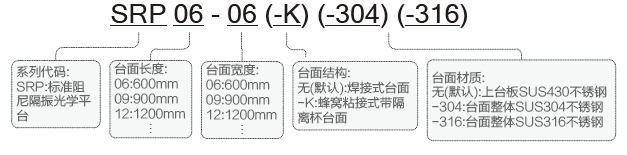

SRP系列標準阻尼隔振光學平臺命名規則：

特點：

• 標準臺面上臺板材料為SUS430（1Cr17 ）高導磁不銹鋼，臺面也可選擇整體材料為SUS304弱磁不銹鋼面包板，臺面也可選擇整體材料為SUS316極弱磁不銹鋼面包板。

• 采用國標（GB/T 20029-2005）規定的阻尼隔振墊，固有頻率通常小于7~18Hz。

• 表面經過亞光處理，可有效減少雜散光。

• 整體焊接支架，剛性高，穩定性好。

• 側面為黑色鋁塑板，美觀、實用，四角用不銹鋼板包角。

• 教學和科研可兼顧的阻尼隔振光學平臺。

應用領域：

• 對隔振性能要求不是很高的生產與實驗，如機械運動實驗，教學類光電實驗、工件裝配等。

技術指標：

• 固有頻率：＜7~18Hz，同負載和實際使用情況相關

• 平面度：0.02~0.05mm/600mm×600mm

• 臺面：上臺板4~6mm厚不銹鋼

• 底板：下底板4~6mm厚，表面噴黑塑處理

• 臺面厚度：100/200/300mm，詳見選型表

• 臺面加支架總高度800mm，總高度可調范圍：-10~+15mm

• 孔距：25mm×25mm

• 最邊緣孔距邊：37.5mm

• 孔徑：M6

• 重量：100mm厚：約120Kg/m2

200mm厚：約140Kg/m2

300mm厚：約167Kg/m2

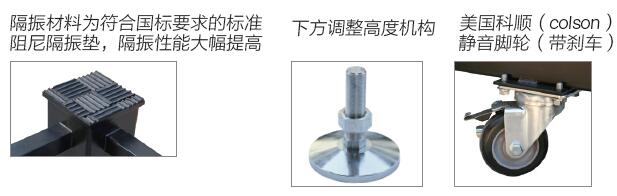

細節說明：

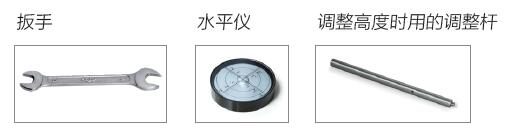

其它配件：

SRP系列標準阻尼隔振光學平臺選型表

產品型號	整體規格	臺面厚度	臺面自重（Kg）	支撐腿截面積	支架負載能力（Kg）	備注
SRP06-06（-K）	600×600×800	100	43	120×120	600	4支撐
SRP09-06（-K）	900×600×800	100	65	120×120	600	4支撐
SRP10-08（-K）	1000×800×800	100	96	120×120	600	4支撐
SRP12-06（-K）	1200×600×800	100	86	120×120	600	4支撐
SRP12-08（-K）	1200×800×800	100	115	120×120	600	4支撐
SRP12-09（-K）	1200×900×800	100	130	120×120	600	4支撐
SRP12-12（-K）	1200×1200×800	100	173	120×120	600	4支撐
SRP15-09（-K）	1500×900×800	200	189	200×200	1300	4支撐
SRP15-10（-K）	1500×1000×800	200	210	200×200	1300	4支撐
SRP15-12（-K）	1500×1200×800	200	252	200×200	1300	4支撐
SRP15-15（-K）	1500×1500×800	200	315	200×200	1300	4支撐
SRP18-09（-K）	1800×900×800	200	227	200×200	1300	4支撐
SRP18-10（-K）	1800×1000×800	200	252	200×200	1300	4支撐
SRP18-12（-K）	1800×1200×800	200	302	200×200	1300	4支撐
SRP18-15（-K）	1800×1500×800	200	378	200×200	1300	4支撐
SRP20-10（-K）	2000×1000×800	200	280	200×200	1300	4支撐
SRP20-12（-K）	2000×1200×800	200	336	200×200	1300	4支撐
SRP20-15（-K）	2000×1500×800	200	420	200×200	1300	4支撐
SRP24-12（-K）	2400×1200×800	200	403	200×200	1300	4支撐
SRP24-15（-K）	2400×1500×800	200	504	200×200	1300	4支撐
SRP24-18	2400×1800×800	200	605	200×200	1300	4支撐
SRP30-12（-K）	3000×1200×800	300	601	200×200	1950	6支撐
SRP30-15（-K）	3000×1500×800	300	752	200×200	1950	6支撐
SRP30-18	3000×1800×800	300	902	200×200	1950	6支撐
SRP30-20	3000×2000×800	300	1002	200×200	1950	6支撐
SRP35-12	3500×1200×800	300	701	200×200	1950	6支撐
SRP35-15	3500×1500×800	300	877	200×200	1950	6支撐
SRP35-18	3500×1800×800	300	1052	200×200	1950	6支撐
SRP35-20	3500×2000×800	300	1169	200×200	1950	6支撐
SRP40-12	4000×1200×800	300	802	200×200	1950	6支撐
SRP40-15	4000×1500×800	300	1002	200×200	1950	6支撐
SRP40-18	4000×1800×800	300	1202	200×200	1950	6支撐
SRP40-20	4000×2000×800	300	1336	200×200	1950	6支撐
SRP45-15	4500×1500×800	300	1127	200×200	1950	6支撐

注：產品型號不帶（-K），表示無蜂窩粘接式帶隔離杯臺面可選。

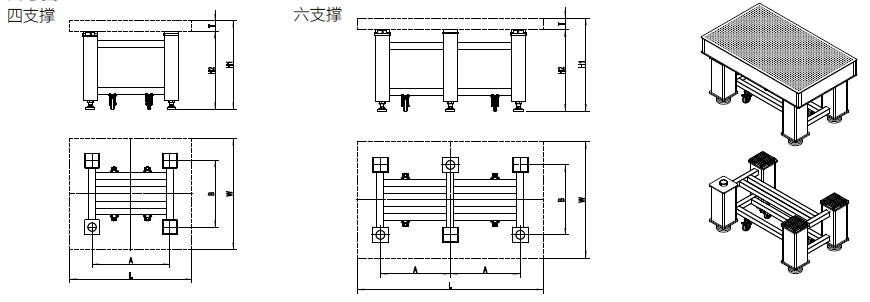

尺寸圖

型號	尺寸
型號	L	W	A	B	T	H1	H2
SRP06-06（-K）	600	600	400	400	100	800	700
SRP09-06（-K）	900	600	600	400	100	800	700
SRP10-08（-K）	1000	800	700	600	100	800	700
SRP12-06（-K）	1200	600	900	400	100	800	700
SRP12-08（-K）	1200	800	900	600	100	800	700
SRP12-09（-K）	1200	900	900	600	100	800	700
SRP12-12（-K）	1200	1200	900	900	100	800	700
SRP15-09（-K）	1500	900	1100	600	200	800	600
SRP15-10（-K）	1500	1000	1100	700	200	800	600
SRP15-12（-K）	1500	1200	1100	900	200	800	600
SRP15-15（-K）	1500	1500	1100	1100	200	800	600
SRP18-09（-K）	1800	900	1200	600	200	800	600
SRP18-10（-K）	1800	1000	1200	700	200	800	600
SRP18-12（-K）	1800	1200	1200	900	200	800	600
SRP18-15（-K）	1800	1500	1200	1100	200	800	600
SRP20-10（-K）	2000	1000	1200	700	200	800	600
SRP20-12（-K）	2000	1200	1200	900	200	800	600
SRP20-15（-K）	2000	1500	1200	1100	200	800	600

型號	尺寸
型號	L	W	A	B	T	H1	H2
SRP24-12（-K）	2400	1200	1400	900	200	800	600
SRP24-15（-K）	2400	1500	1400	1100	200	800	600
SRP24-18	2400	1800	1400	1200	200	800	600
SRP30-12（-K）	3000	1200	1100	900	300	800	500
SRP30-15（-K）	3000	1500	1100	1100	300	800	500
SRP30-18	3000	1800	1100	1200	300	800	500
SRP30-20	3000	2000	1100	1200	300	800	500
SRP35-12	3500	1200	1200	900	300	800	500
SRP35-15	3500	1500	1200	1100	300	800	500
SRP35-18	3500	1800	1200	1200	300	800	500
SRP35-20	3500	2000	1200	1200	300	800	500
SRP40-12	4000	1200	1600	900	300	800	500
SRP40-15	4000	1500	1600	1100	300	800	500
SRP40-18	4000	1800	1600	1200	300	800	500
SRP40-20	4000	2000	1600	1200	300	800	500
SRP45-15	4500	1500	1600	1100	300	800	500
