OmniFluo900系列
開放設計

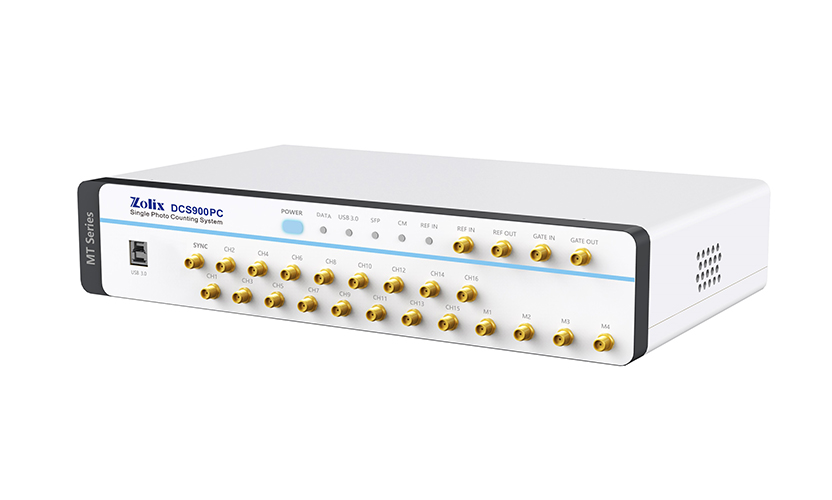

OmniFluo900 系列穩態瞬態熒光光譜儀以開放式設計為原則，以我公司20 年豐富的光譜系統設計、制造及品控經驗為基礎，搭配時間分辨率達到皮秒量級的時間相關單光子計數器，可方便地實現熒光（Fluorescence）光譜、激光誘導熒光（LIF） 光譜、光致發光（PL）、電致發光（EL）光譜及熒光量子產率（QY）等多種穩態、瞬態測試功能。
高端性能

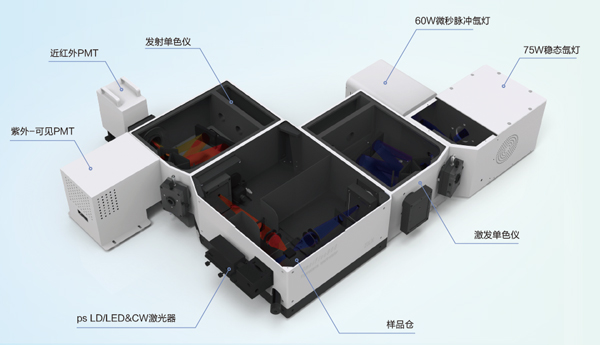

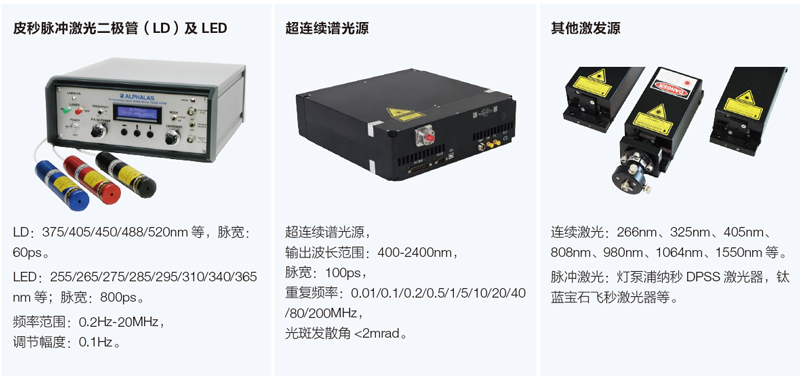

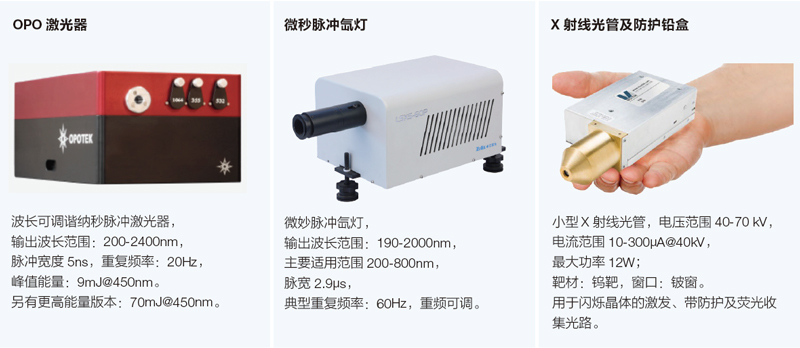

OmniFluo900 系列穩態瞬態熒光光譜儀是以穩態熒光功能為基礎，瞬態熒光功能為主導的多功能熒光測試平臺。本系統采用高性能Omni-λ 系列影像校正單色/ 光譜儀、高亮度復色光源及多波長單色光源、高靈敏度單光子探測器和大容量樣品室為核心部件，配合精心優化的激發與發射光路設計，顯著地提高了熒光信號探測的靈敏度，純水拉曼信噪比可達10000:1 以上。
多維表征

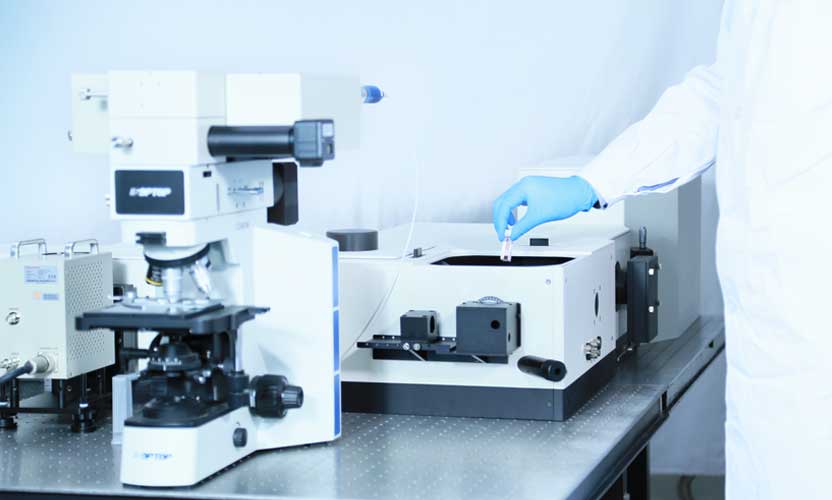

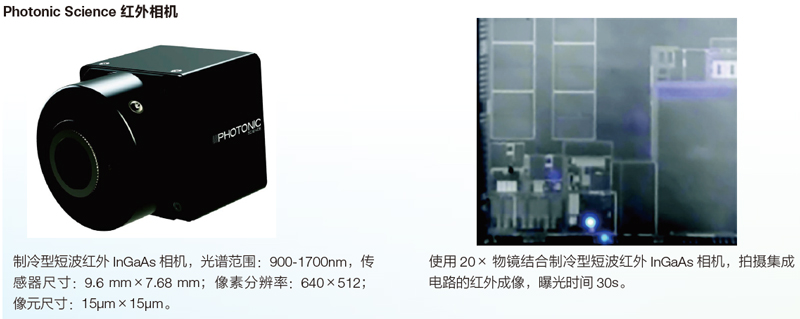

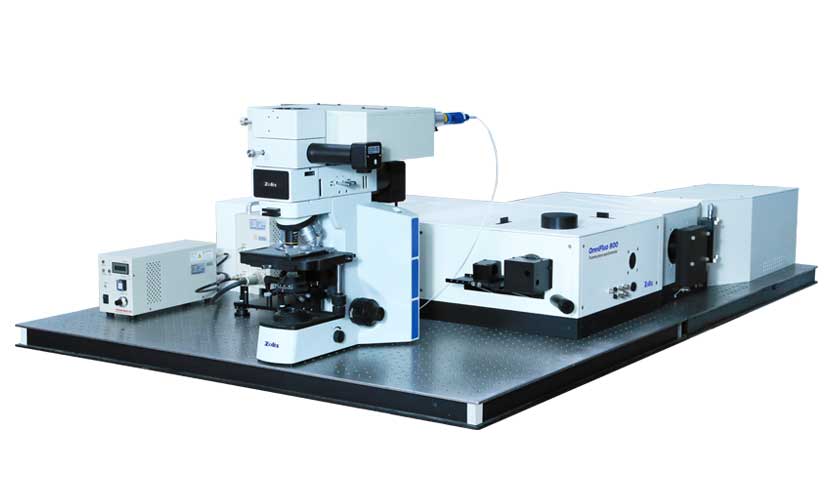

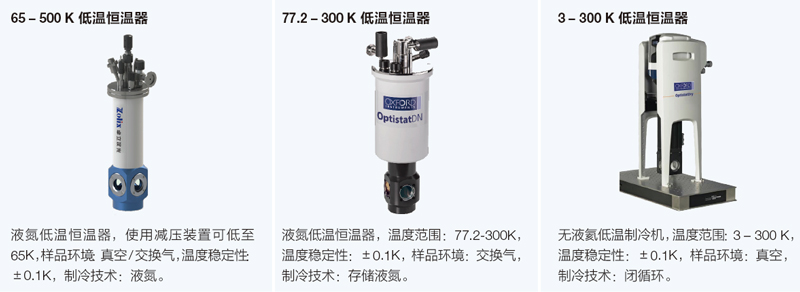

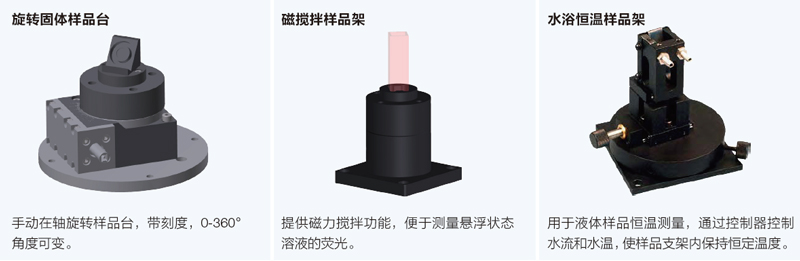

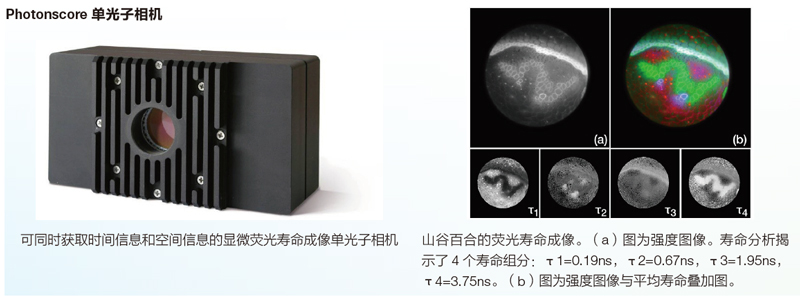

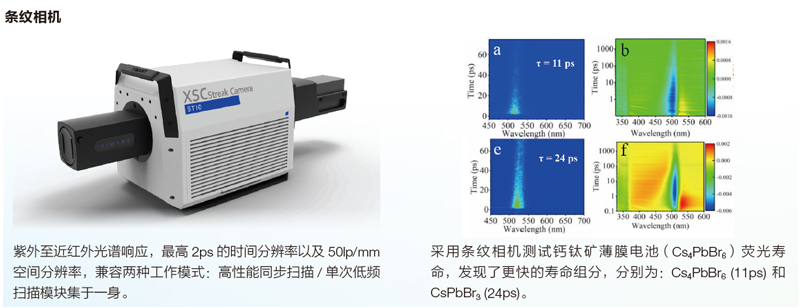

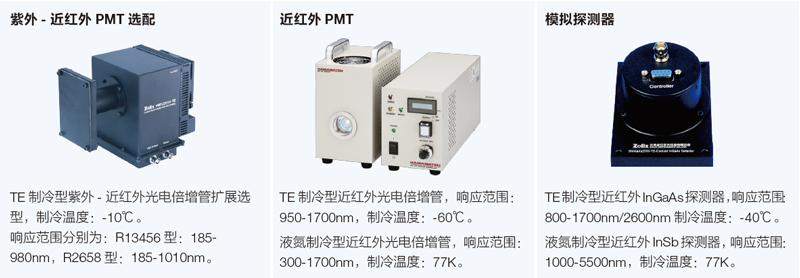

本系列熒光光譜儀，可搭配顯微光路實現顯微光譜測試，另可搭配牛津儀器（Oxford Instruments）公司的溫控單元及濱松（Hamamatsu）公司的各類高靈敏度探測器，實現顯微（高空間分辨）、寬波段、變溫測試等多個維度的光譜測量，對于研究樣品組分、分析發光動力學、理論研究提供保障。
基本性能測試
光譜校正
由于樣品發出的熒光需要經過透鏡、光譜儀等光學器件聚焦、分光，*終被探測器捕捉，而任何一個光學器件和設備對于不同波長光的穿透率或反射率又各有不同。
為了去除光路中光學器件、設備對樣品發光相對強度的影響，需要進行光譜校正，還原樣品真實的發光狀況。
| 右圖為發射單色儀的光柵G1、光柵G2 校正曲線。 G1-1200g/mm，300nm 閃耀 G2-1200g/mm，500nm 閃耀 |
 |

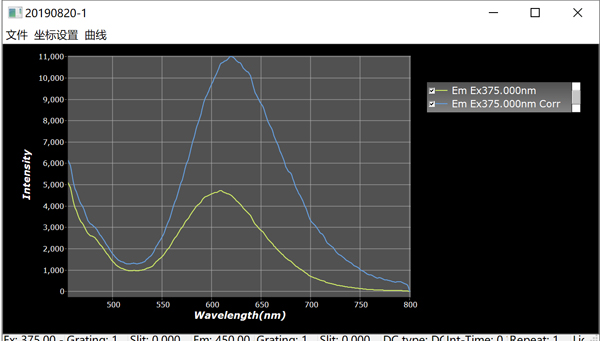

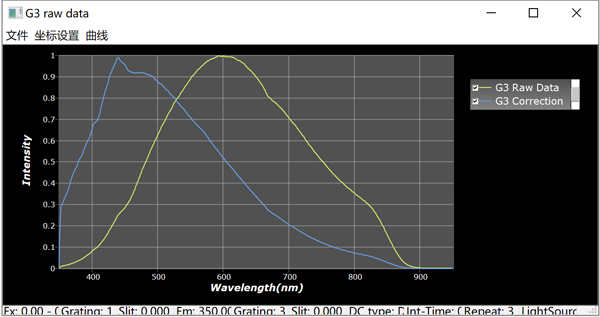

| 右圖黃線為被測樣品熒光原始數據，藍線為被測樣品校正后的數據。將兩個光譜做對比，發現校正后的光譜峰值紅移的10nm，也就是說， 未經校正的原始數據將真實的光譜藍移了10nm。
|
 |
結論：校正光譜可以反映樣品的真實發光狀況，比如真實的發光峰位。對于有多個發光峰的樣品，校正后的光譜更準確的給出了幾個不同發光峰之間的相對強度關系。

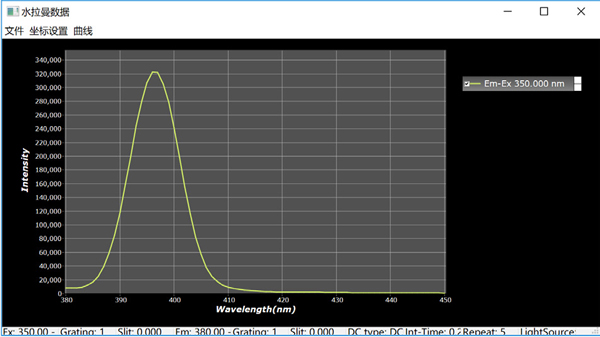

純水拉曼信噪比SNR ≥10000:1
| 樣品：純水 激發波長：350nm 掃描步長：1nm 發射掃描：380nm-450nm 積分時間：1s Peak Signal@397nm=322411 Noise Signal@450nm=680
|
 |
結論：單激發單發射設計的OmniFluo900 系列熒光光譜儀，純水拉曼信噪比可以輕松達到10000:1 以上。
|

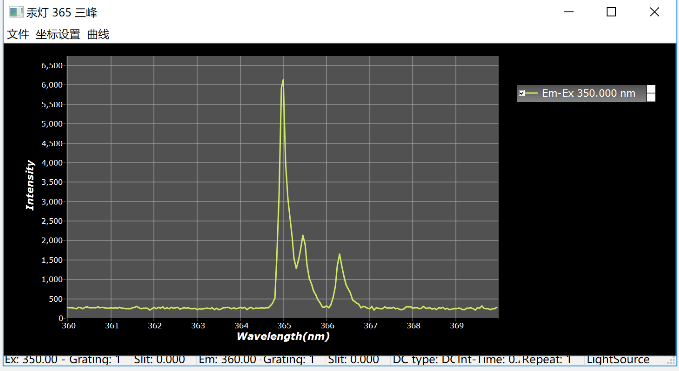

實際波長 |
測試波長 |
|
365.016 |
365.00 |
|
365.484 |
365.45 |
|
366.328 |
366.30 |

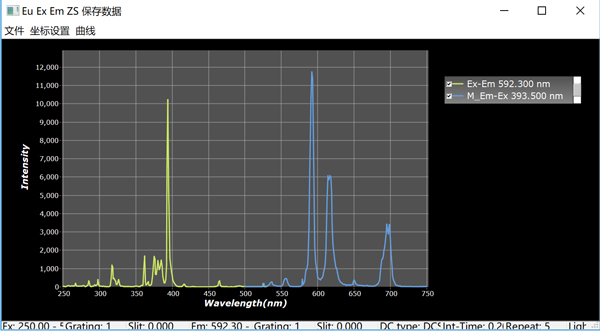

激發& 發射光譜測量： 激發光源：75W 氙燈 掃描步長：1nm
激發光譜：激發掃描：250nm-530nm，發射波長：592.3nm
發射光譜：激發波長：393.5nm，發射掃描：500-750nm
|
 |

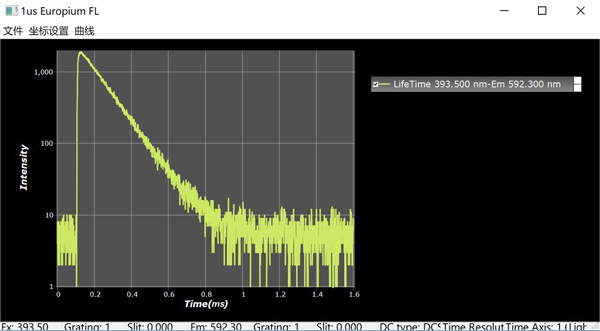

| 熒光壽命測試：
激發波長：393.5nm@ 微秒脈沖氙燈 發射波長：592.3nm
重復次數：1000 次 擬合壽命：117μs
|
 |

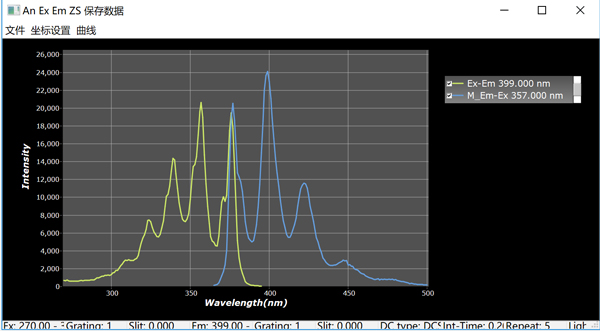

| 激發& 發射光譜測量
激發光源：75W 氙燈 掃描步長：1nm
激發光譜測試：激發掃描：270nm-395nm，
發射波長：399nm
發射光譜測試：激發波長：357nm，
發射掃描：365nm-500nm
|
 |

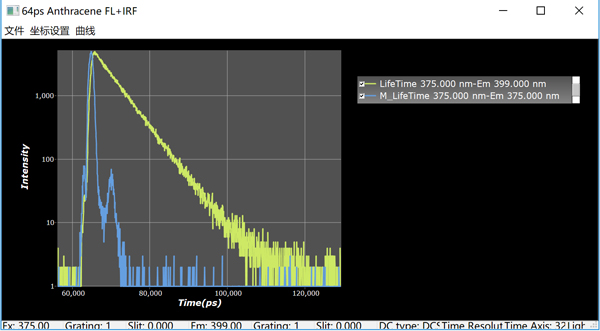

| 熒光壽命測試：

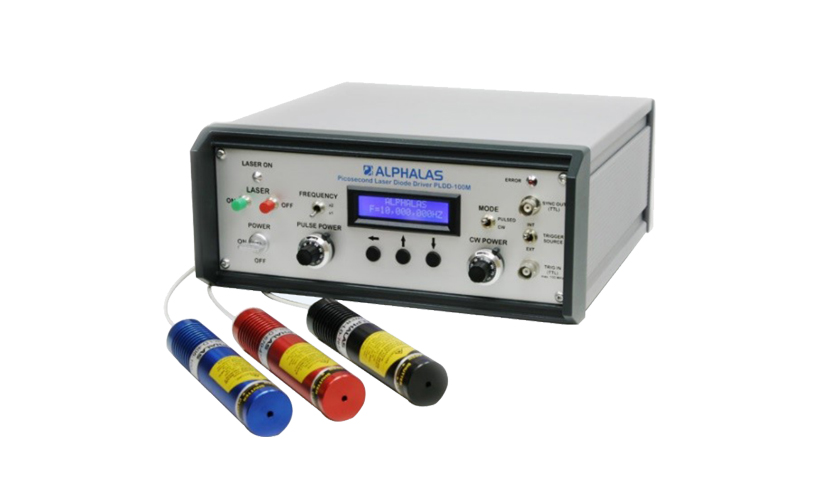

激發波長：375nm 皮秒脈沖激光器 觸發頻率：1MHz
發射波長：399nm 擬合壽命：5.3ns
|
 |

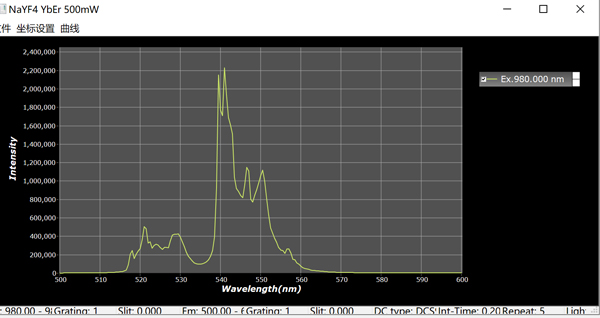

| 穩態光譜：
激發光源：980nm 連續激光器 發射掃描：500nm-600nm
掃描步長：1nm
|
 |

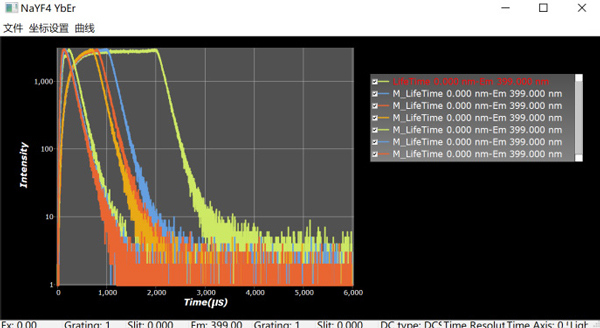

| 壽命測試：
激發光源：980nm 連續激光器經調制輸出 觸發頻率：
100Hz
發射波長：544nm
|
 |

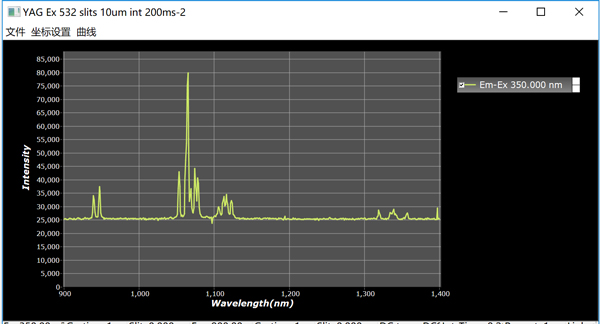

| 激發光源：532nm 連續激光器 發射掃描：900-1400nm
探測器：TE-PMT-H10330C-75 數采：單光子計數器
狹縫：10μm
|
 |

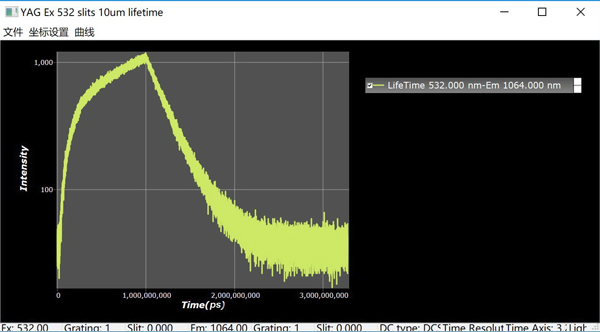

| 壽命測試：
激發光源：532nm 連續激光器經調制輸出 調制：100Hz
發射波長：1064nm
|
 |

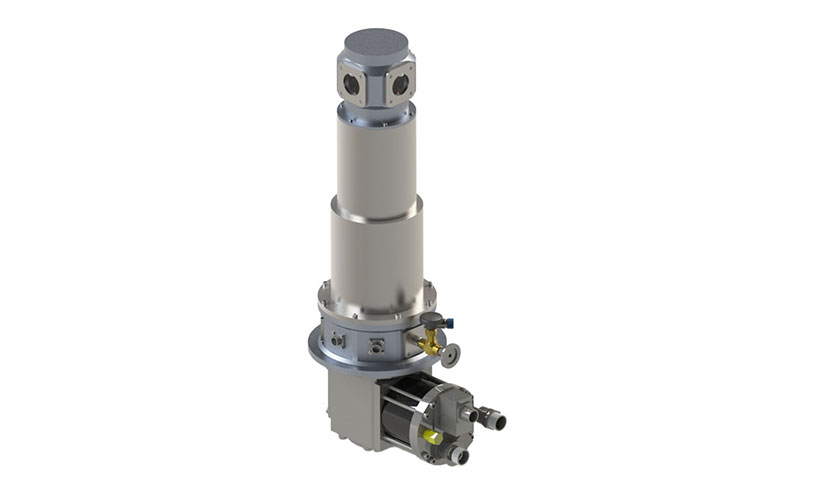

4K光學低溫恒溫器標配真空樣品環境，具有變溫范圍大、操作簡單和應用范圍廣等特點，降溫至4K時間僅需90分鐘（空載），可選配銦密封腔的氦氣樣品環境、可定制不同尺寸的樣品空間、具備低震動、多種窗材和多種樣品類型如粉末、薄片、電致發光配件等。
此低溫恒溫器還可搭配我司穩態瞬態熒光光譜儀實現程序可控的低溫光譜采集。
|
標準配置 |
溫度范圍 |
4K-300K |
||
|
工作環境 |
<1×10-3Pa |
|||
|
光學真空外罩 |
可定制 |
頂部快拆 |
緊湊/非緊湊 |
|
|
防熱屏蔽層 |
安裝溫度計的防輻射屏 |
|||
|
光學窗口 |
光窗數量 |
標準4個 |
頂部擴展1個 |
|
|
光窗材質 |
石英 |
|||
|
光窗直徑 |
25mm |
|||
|
樣品形式 |
薄膜或粉末 |
|||
|
樣品環境 |
真空 |
|||
|
普通鍍金樣品臺 |
光學樣品臺 |
完全定制（1個） |
||
|
電學樣品臺 |
完全定制（1個） |
|||
|

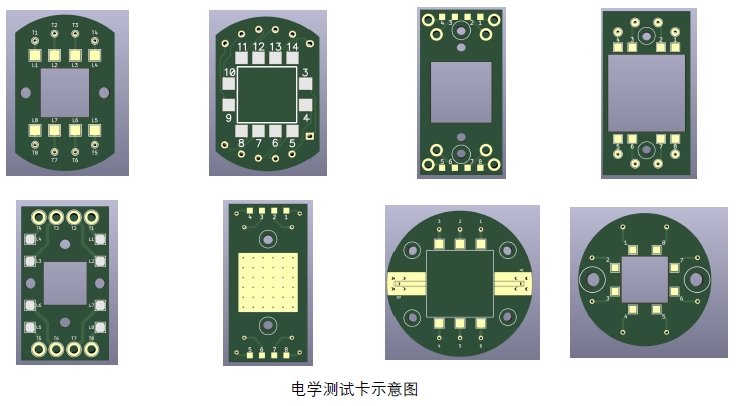

普通電學樣品卡 |
電學樣品卡 |
完全定制（5個） |
||
|
閥門 |
抽口閥門 |
1個 |
||
|
安全閥門 |
1個 |
|||
|
破空閥門 |
1個 |
|||
|
6針電學真空接頭 |
用于連接控溫儀 |
|||
|
3個可選電學接口 |
1-19芯 |
|||
|
可選配置 |
電學接口 |
SMA |
BNC |
TRB |
|
頂部擴展窗口 |
垂直光窗 |
|||
|
其他材質窗口 |
氟化鈣 |
藍寶石 |
硒化鋅 |
|
|
低漏電接口 |
100fA |
|||
4K光學低溫恒溫器配置參數
|
低溫恒溫器主體 |
低溫制冷機冷頭 |
最低溫度 |
<3.5K |
|
|
制冷量（50Hz） |
一級 |
二級 |
||
|
|
50W@43K |
1.3W@4.2K |
||
|
降溫時間（二級） |
<60min（4.2K） |
|||
|
重量 |
冷頭 |
壓縮機 |
||
|
|
20kg |
118kg |
||
|
對接壓縮機 |
KDC6000V |
|||
|
功耗50Hz |
穩態 |
降溫 |
||
|
|
6.5kW |
7.2kW |
||
|
冷卻方式 |
水冷 |
|||
|
水冷卻流量 |
7~10L/min |
|||
|
標準軟管 |
20A×20m |
|||
|
維護周期 |
10000h |
|||
|
氦壓縮機 |
電源要求 |
380,400V@50Hz 3P 480V@60Hz 3P |
||
|
氦氣純度 |
＞99.999% |
|||
|
冷卻方式 |
水冷 |
|||
|
水流量 |
7L~10L/min（25℃） |
|||
|
冷卻水溫度 |
進口 |
出口 |
||
|
|
5~25℃ |
<44℃ |
||
|
功耗50Hz |
穩態 |
降溫 |
||
|
|
6.5kW |
7.2kW |
||
|
壓力范圍（運行） |
排氣 |
回氣 |
||
|
|
16.6~23bar |
2.8~6.9bar |
||
|
環境溫度要求 |
運行 |
儲存 |
||
|
|
4~40℃ |
-20~65℃ |
||
|
相對濕度 |
運行 |
儲存 |
||
|
|
30%-70% |
10%-90%(不結露) |
||
|
環境壓力要求 |
運行 |
儲存 |
||
|
|
70kPa~110kP |
20kPa~110kPa |
||
|
對接標準軟管 |
20A×20m |
|||
|
維護周期 |
30000h |
|||
|
重量 |
118kg |
|||
|
溫度計 |
測溫范圍 |
1.4K-500K |
||
|
溫控儀 |
溫度輸入數量 |
2，2通道獨立輸入 |
||
|
控溫通道 |
1 |
|||
|
溫度下限 |
300mK |
|||
|
水冷機 |
Integrative |
分體機 |
||
|
制冷量 |
8000W @25℃ |
|||
|
控溫方式 |
啟停式 |
|||
|
冷卻方式 |
壓縮機制冷 |
|||
|
控溫精度 |
±1℃ |
|||
|
控溫范圍 |
5~35℃ |
|||
|
額定流量(L/min@Bar) |
25@3.5 |
|||
|
最大壓力 |
4.3bar |
|||
|
水箱容積 |
90L |
|||
|
制冷劑 |
R410A |
|||
|
外形尺寸(室內機) |
430X635X940(寬x深x高) |
|||
|
外形尺寸(室外機) |
865x310x710(寬x深x高) |
|||
|
蒸發器類型 |
不銹鋼盤管 |
|||
|
水槽材質 |
SUS304不銹鋼水箱 |
|||
|
接口尺寸 |
Rp1 |
|||
|
電源要求 |
220V/380V，50Hz |
|||
|
電功率 |
4.3/3.3KW |
|||
|
分子泵 |
接口法蘭 |
DN100 CF |
||
|
抽氣速率L/S(對空氣) |
110 |
|||
|
壓縮比 |
＞108（N2） |
|||
|
5×102（H2） |
||||
|
極限壓強 (Pa) |
6×10-7 |
|||
|
建議啟動壓強（Pa） |
＜100 |
|||
|
輸入電壓頻率(V/Hz) |
220±20/50 |
|||
|
前級泵型號 |
RV4（標配） |
|||
|
冷卻方式 |
風冷、水冷 |
|||
|
冷卻水壓力(MPa) |
0.1-0.2 |
|||
|
冷卻水溫度(℃） |
≤25 |
|||
|
冷卻水流量（L/min） |
>1 |
|||
|
安裝方式 |
垂直 |
|||
|
環境溫度 (℃) |
5～40 |
|||
|
長×寬×高 |
500×510×685 |
|||
|
重量 |
52 |
|||

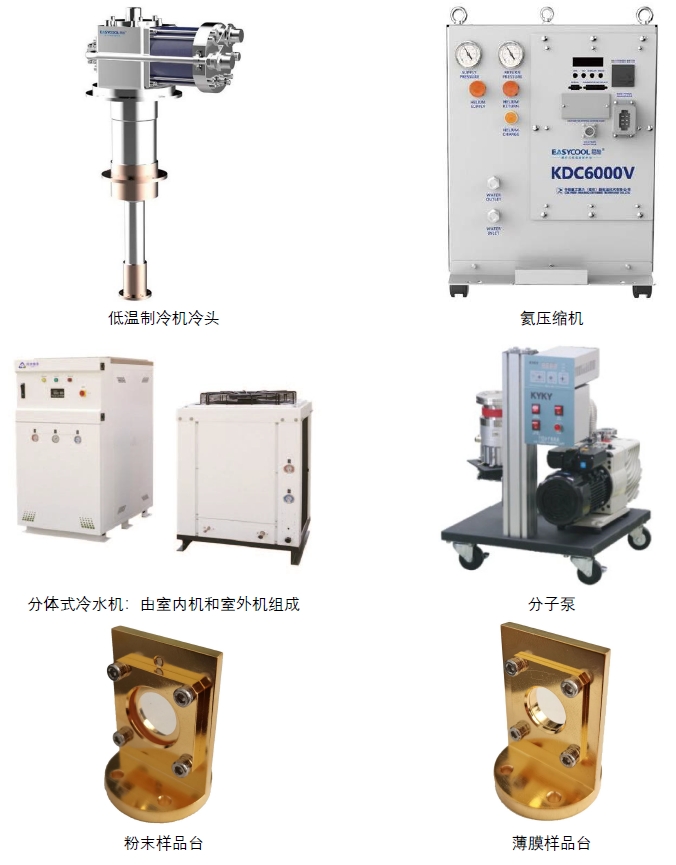

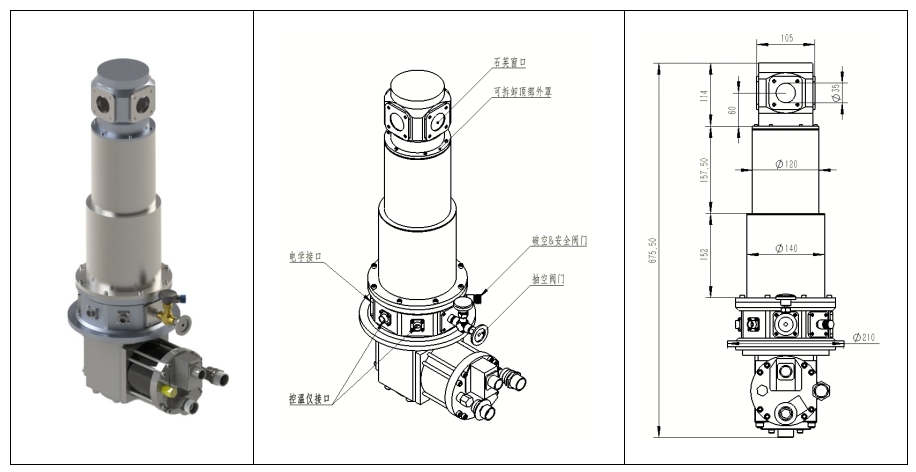

各組件示意圖
