SUS 系列不銹鋼調整架是卓立漢光為解決穩定性專門設計的光學調整架。該系列產品非常適合應用于對穩定性（包括空間穩定性和穩定性）要求較高的光學調整領域。
SUS系列不銹鋼調整架特點：
• 優質材料：
主體采用304不銹鋼，提高了穩定性，適合真空和大功率激光腔應用（注：真空使用時需添加專用潤滑脂）
• 高穩定性：

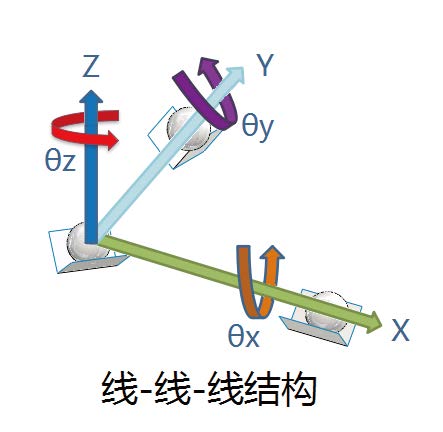

①區別于傳統的點-線-面結構，采用更為合理的線-線-線結構，具有更高的調節精度和穩定性
②增大了固定板厚度，進一步提高剛性及穩定性
③四拉簧設計增大了拉力，同時使拉力分布更加均勻
④螺紋副承頂面采用硬質鋼片，具有更為平順的調節性能
• 高靈敏度：采用3個0.2mm螺距的超細牙螺紋副進行三維調節，具有更高的靈敏度
• 雙重裝卡：特別設計了彈性壓圈壓緊鏡片的裝卡方式，一定程度上可避免頂絲或硬性固定引起鏡片變形，提高光路穩定性；如果您不想使用彈性壓圈，可自行將彈性壓圈取出，用側面頂絲固定即可
• 雙重調整：螺紋副后端帶內六角調整孔，可用標配調整手輪調整，也可以用內六角扳手調整，進一步放大旋轉半徑，提高調整靈敏度
• 通用性強：通用安裝孔，M4、M6螺絲均可安裝。

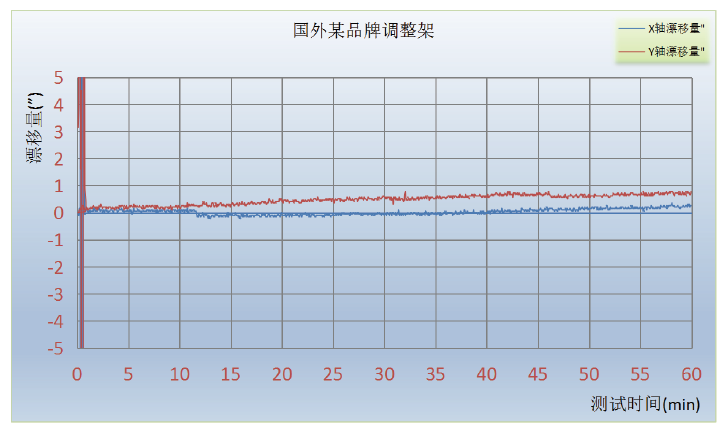

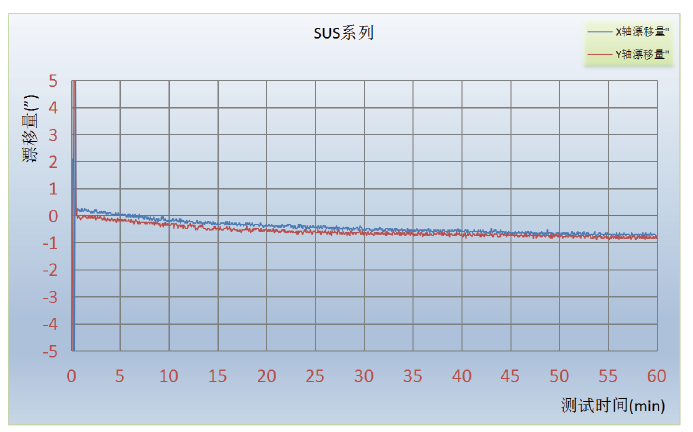

與國外同類產品穩定性曲線對比：
SUS系列不銹鋼調整架選型表：
| 型號 |
SUS12.7 |
SUS20 |
SUS25.4 |
SUS38.1 |
SUS50.8 |
| 裝卡直徑 |
φ12.5/
φ12.7 |
φ20 |
φ25/
φ25.4 |
φ38.1 |
φ50/
φ50.8 |
| 裝卡厚度 |
3~5 |
3~6 |
3~6 |
3~6 |
4~8 |
| 調整角度(°) |
±3 |
| 光軸(Z軸)行程 |
MAX6 |
| 通光孔徑 |
φ11.5 |
φ18.5 |
φ24 |
φ36.5 |
φ48.5 |
| 中心高度 |
15 |
25 |
25 |
30 |
35 |
| 螺紋副旋轉一周調整角度(°) |
≈0.57 |
≈0.33 |
≈0.33 |
≈0.25 |
≈0.21 |
| 主體材質及表面處理 |
不銹鋼，噴砂鈍化 |
| 固定板厚度 |
12 |
16 |
| 拉簧數量 |
4 |
| 是否帶鎖緊 |
是 |
是，雙重鎖緊 |
| 安裝孔 |
M4 |
M6,φ8沉孔 |
| 自重 |
75 |
240 |
230 |
290 |
360 |

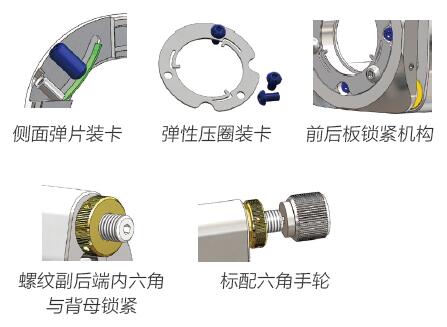

細節展示：
